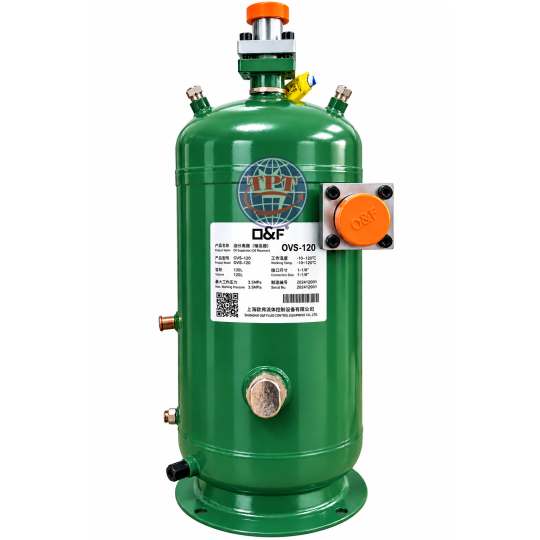

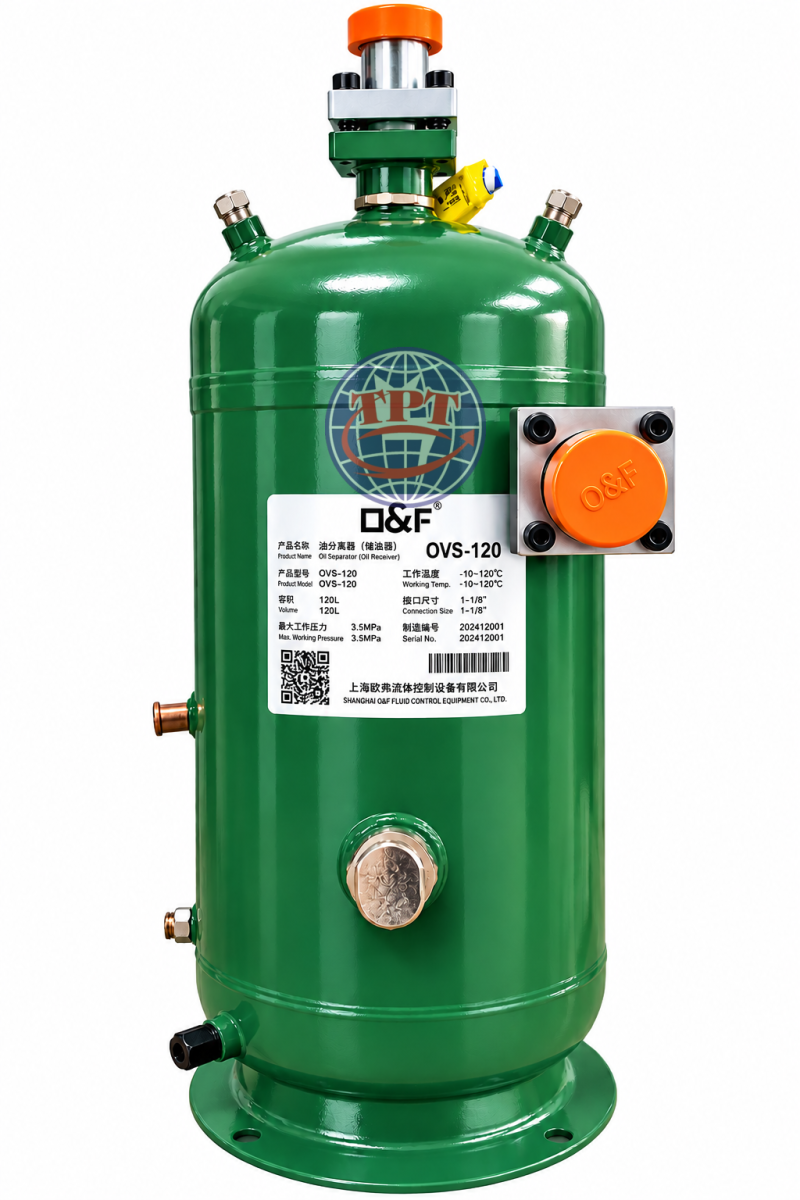

Bình Tách Dầu OVS-120 O&F Ø412xH1248 – Dung Tích 126L

Bình tách dầu OVS-120 O&F là thiết bị dùng trong hệ thống lạnh công nghiệp, được thiết kế để tách dầu bôi trơn ra khỏi dòng môi chất lạnh sau máy nén trục vít. Với đường kính Ø412 mm và tổng dung tích 126L, sản phẩm phù hợp để xem xét trong các hệ thống lạnh có yêu cầu tách dầu bên ngoài máy nén.

Bình tách dầu đóng vai trò hỗ trợ thu hồi dầu về máy nén, hạn chế lượng dầu đi theo môi chất lạnh đến các thiết bị phía sau. Để lựa chọn đúng model OVS-120, người dùng cần đối chiếu lưu lượng vận hành, môi chất lạnh, áp suất thiết kế và cấu hình đường hồi dầu của hệ thống.

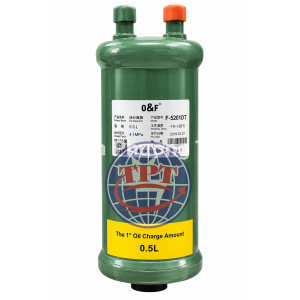

Xem thêm: Bình tách dầu F-5201DT O&F

1. Tổng Quan Bình Tách Dầu OVS-120 O&F

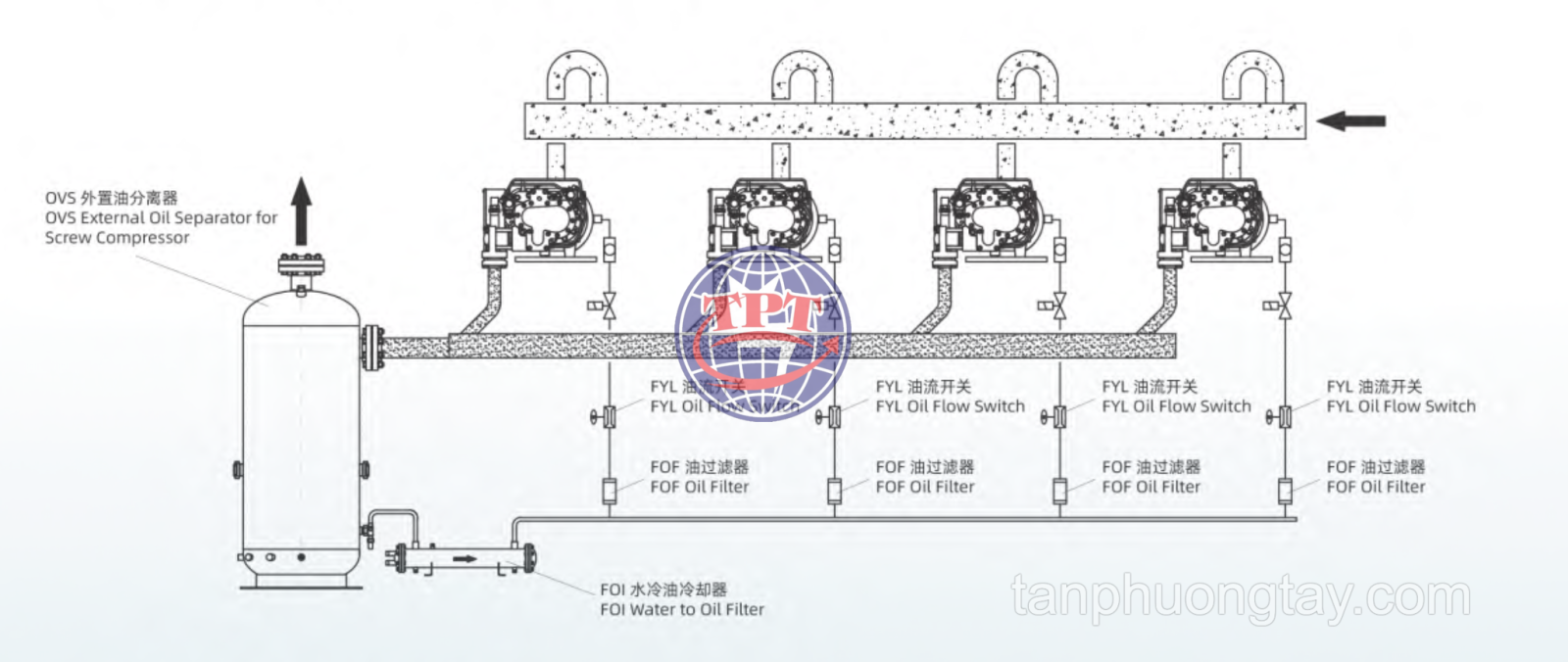

OVS-120 thuộc dòng bình tách dầu ngoài OVS của thương hiệu O&F. Dòng sản phẩm này có thể được sử dụng cho máy nén trục vít không tích hợp bình tách dầu hoặc trong cụm máy nén trục vít.

Trong quá trình nén, một phần dầu bôi trơn có thể đi theo dòng khí xả. Bình tách dầu được bố trí trên đường xả để hỗ trợ phân tách dầu khỏi hỗn hợp môi chất lạnh, sau đó dầu được hồi về máy nén thông qua đường hồi dầu được thiết kế phù hợp.

Model OVS-120 có tổng dung tích 126L theo bảng thông số kỹ thuật. Khi lắp đặt, cần căn cứ vào thông số của đúng model và điều kiện làm việc thực tế thay vì chỉ dựa vào dung tích bình.

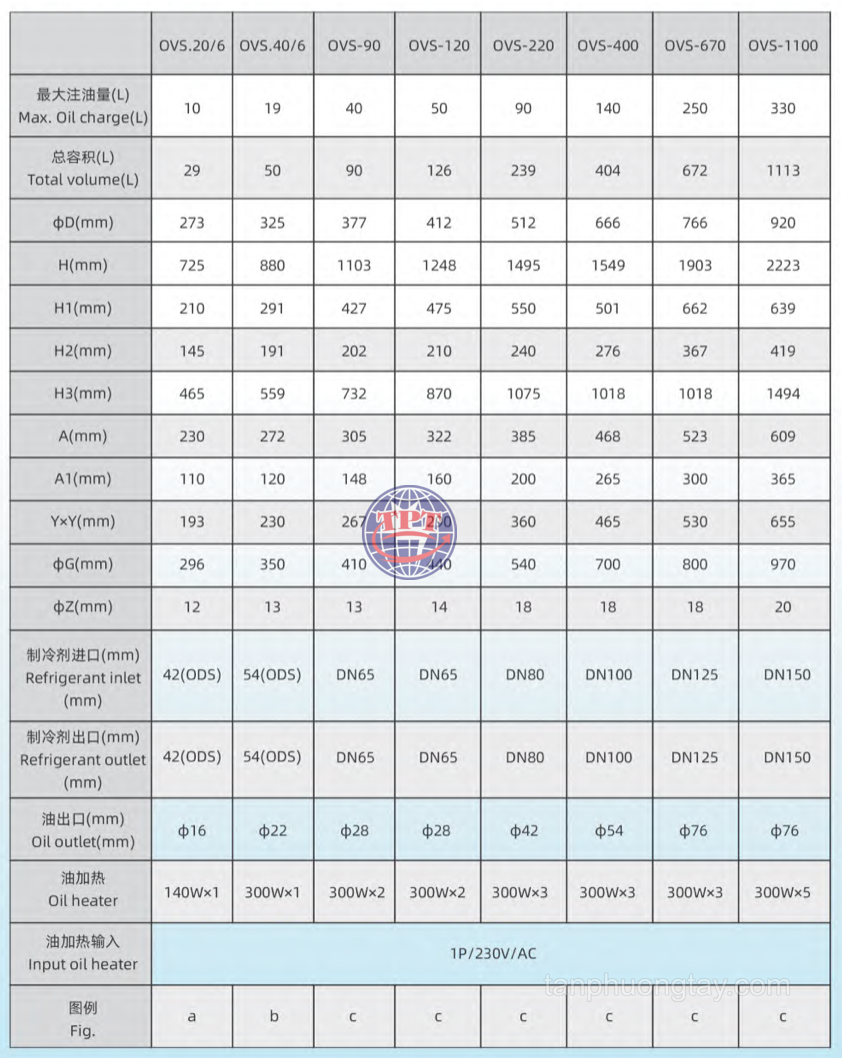

2. Thông Số Kỹ Thuật Bình Tách Dầu OVS-120

Xem thêm: Catalogue sản phẩm O&F năm 2026.

3. Chức Năng Của Bình Tách Dầu OVS-120

3.1. Tách dầu khỏi dòng khí xả

Trong quá trình hoạt động của máy nén lạnh, dầu bôi trơn có thể đi theo dòng khí xả. Bình tách dầu hỗ trợ phân tách lượng dầu này trước khi hỗn hợp môi chất lạnh tiếp tục di chuyển trong hệ thống.

3.2. Hỗ trợ hồi dầu về máy nén

Dầu được tách ra cần được đưa trở lại máy nén thông qua đường hồi dầu và các thiết bị điều khiển phù hợp. Việc thiết kế đường hồi dầu đúng kỹ thuật giúp hỗ trợ duy trì lượng dầu bôi trơn cần thiết cho máy nén.

3.3. Hạn chế dầu lưu thông trong hệ thống lạnh

Khi được lựa chọn và vận hành đúng cách, bình tách dầu giúp giảm lượng dầu đi theo môi chất lạnh đến đường ống và thiết bị trao đổi nhiệt. Hiệu quả tách dầu thực tế còn phụ thuộc vào cấu hình hệ thống, điều kiện vận hành và đặc tính của thiết bị.

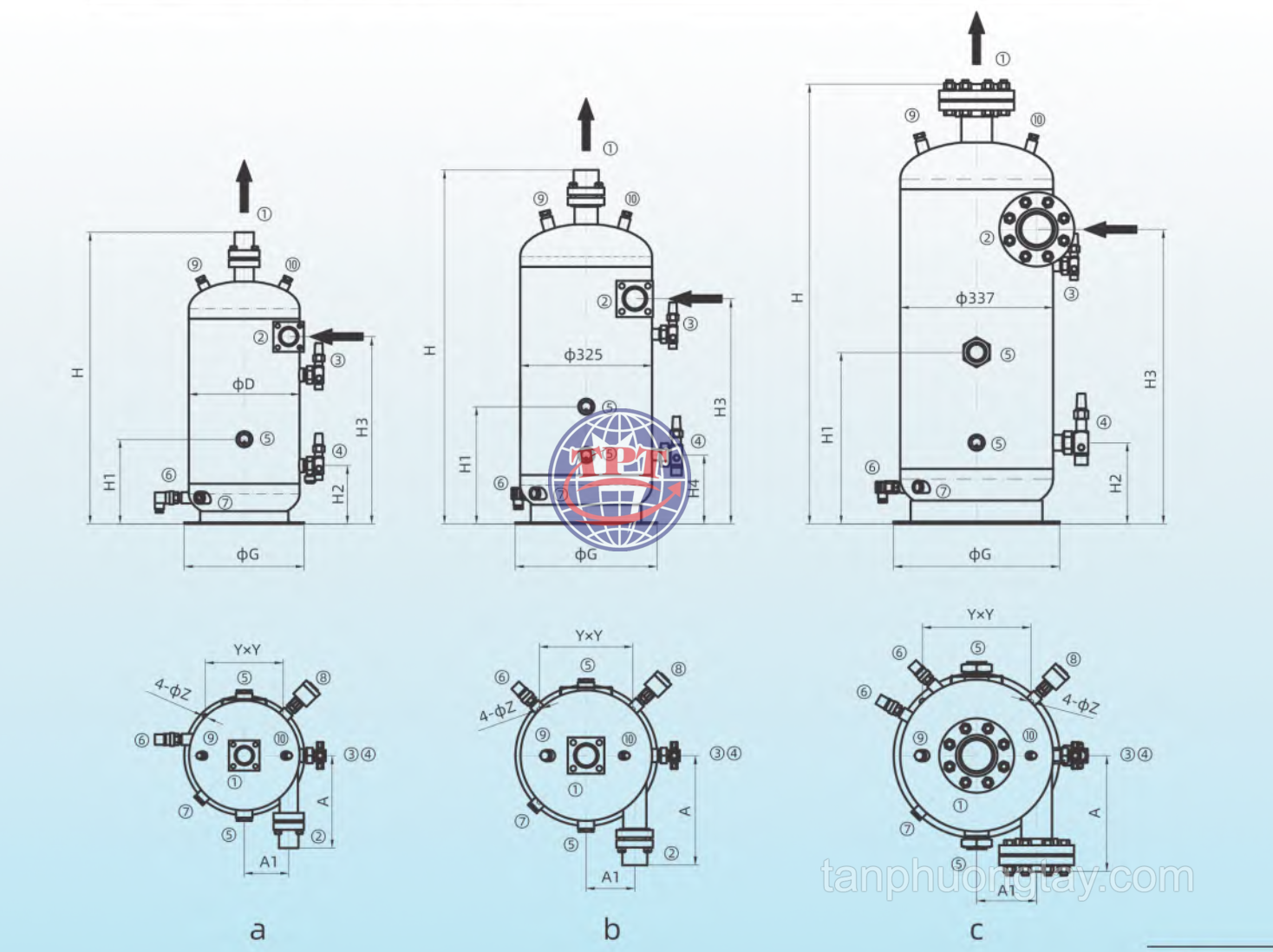

4. Đặc Điểm Của Bình Tách Dầu OVS-120 O&F

4.1. Tổng dung tích 126L

OVS-120 có tổng dung tích 126L. Đây là thông số quan trọng để nhận diện model và tham khảo khi thiết kế hệ thống. Tổng dung tích bình không đồng nghĩa với lượng dầu nạp tối đa được phép sử dụng.

4.2. Kết cấu dành cho ứng dụng máy nén trục vít

Dòng OVS được nhà sản xuất giới thiệu cho các ứng dụng tách dầu ngoài ở máy nén trục vít. Khi lựa chọn OVS-120, cần xác định thiết bị có phù hợp với lưu lượng, môi chất lạnh và điều kiện vận hành của hệ thống hay không.

4.3. Kết nối cần được kiểm tra trước khi lắp đặt

Model OVS.120/6 có đường kết nối gas DN65 và đường ra dầu Ø28 mm. Người lắp đặt nên xác nhận các đầu kết nối thực tế trên thiết bị, hướng đường ống và yêu cầu của hệ thống trước khi thi công.

5. Dữ Liệu Lưu Lượng O&F

Các giá trị dịch chuyển thể tích lý thuyết tối đa cho model OVS.120/6 như sau:

Các giá trị trên là dịch chuyển thể tích lý thuyết tối đa, trên cơ sở nhiệt độ ngưng tụ 40°C. Đây không phải công suất lạnh tính bằng kW và không nên dùng độc lập để xác định model phù hợp với máy nén.

Việc chọn thiết bị cần dựa trên điều kiện làm việc thực tế, môi chất lạnh, lưu lượng của máy nén và hướng dẫn kỹ thuật của nhà sản xuất.

6. Lưu Ý Khi Lắp Đặt Và Sử Dụng

• Kiểm tra đúng model: Đối chiếu nhãn sản phẩm và tài liệu kỹ thuật để xác nhận model OVS.120/6.

• Xác nhận kích thước: Kiểm tra chiều cao H1248 mm theo thông tin hàng hóa và H1239 mm trước khi thiết kế không gian lắp đặt.

• Chọn theo lưu lượng vận hành: Không lựa chọn chỉ dựa vào dung tích 126L; cần đối chiếu lưu lượng và điều kiện làm việc của hệ thống.

• Kiểm tra môi chất lạnh: Chỉ sử dụng với môi chất phù hợp với thông số kỹ thuật được nhà sản xuất xác nhận.

• Thiết kế đường hồi dầu: Bố trí đường hồi dầu và các thiết bị điều khiển theo thiết kế kỹ thuật của hệ thống.

• Cách nhiệt khi cần thiết: Lưu ý thực hiện cách nhiệt phù hợp nếu bình được lắp đặt trong môi trường có nhiệt độ xung quanh thấp.

• Đảm bảo an toàn áp suất: Việc lắp đặt, thử kín và vận hành cần do nhân sự có chuyên môn thực hiện theo quy trình an toàn và yêu cầu kỹ thuật hiện hành.

7. Mua Bình Tách Dầu OVS-120 O&F Ở Đâu?

Khi cần lựa chọn bình tách dầu OVS-120 cho hệ thống lạnh công nghiệp, khách hàng nên chuẩn bị thông tin về model máy nén, môi chất lạnh, lưu lượng vận hành và kích thước kết nối hiện có. Những dữ liệu này giúp việc đối chiếu thông số và lựa chọn thiết bị chính xác hơn.

CÔNG TY TNHH TM & DV CƠ ĐIỆN LẠNH TÂN PHƯƠNG TÂY

• Địa chỉ: 199 Lãnh Binh Thăng, Phường Phú Thọ, Thành Phố Hồ Chí Minh, Việt Nam

• Hotline: (+84) 903 73 63 22 – (+84) 366 908 913

• Email: tanphuongtay@yahoo.com – thao.vo@tanphuongtay.com

• Website: https://tanphuongtay.com/

Liên hệ Tân Phương Tây để được hỗ trợ tra cứu thông số và lựa chọn bình tách dầu O&F phù hợp với yêu cầu của hệ thống lạnh công nghiệp.

8. Câu Hỏi Thường Gặp

Bình tách dầu OVS-120 có dung tích bao nhiêu?

Model OVS.120/6 có tổng dung tích 126L

Bình tách dầu OVS-120 dùng cho máy nén nào?

Dòng OVS là bình tách dầu ngoài dành cho máy nén trục vít, bao gồm ứng dụng cho máy nén không tích hợp bình tách dầu.

Áp suất thiết kế của dòng OVS là bao nhiêu?

Áp suất thiết kế 2,9 MPa (áp suất đồng hồ) cho dòng OVS. Cần kiểm tra nhãn thiết bị và hồ sơ kỹ thuật của đúng model trước khi vận hành.

OVS-120 sử dụng được với môi chất lạnh nào?

Môi chất lạnh liệt kê R134a, R22, R407C, R404A và R507A cho dòng OVS. Cần xác nhận tính tương thích với cấu hình và điều kiện làm việc của hệ thống cụ thể.

Kết Luận

Bình tách dầu OVS-120 O&F Ø412xH1248, dung tích 126L là thiết bị thuộc dòng bình tách dầu ngoài cho hệ thống máy nén trục vít. Khi lựa chọn, cần đối chiếu lưu lượng vận hành, môi chất lạnh, áp suất thiết kế và các đầu kết nối.
