Bình Ngưng Tụ Ống Chùm UCW035A UAR – 150 kW

Bình ngưng tụ ống chùm UCW035A là thiết bị trao đổi nhiệt dạng ống chùm (Shell and Tube Condenser), sử dụng nước làm môi chất giải nhiệt để ngưng tụ hơi môi chất lạnh trong hệ thống lạnh công nghiệp.

Sản phẩm thuộc dòng UCW của thương hiệu UAR, do Guangzhou United A/C&R Co., Ltd. sản xuất, thuộc H'Stars Group. Với công suất trao đổi nhiệt danh định lên đến 150 kW khi sử dụng R22/R134a, bình ngưng tụ UCW035A là một lựa chọn đáng cân nhắc cho các hệ thống làm lạnh sử dụng phương pháp giải nhiệt bằng nước.

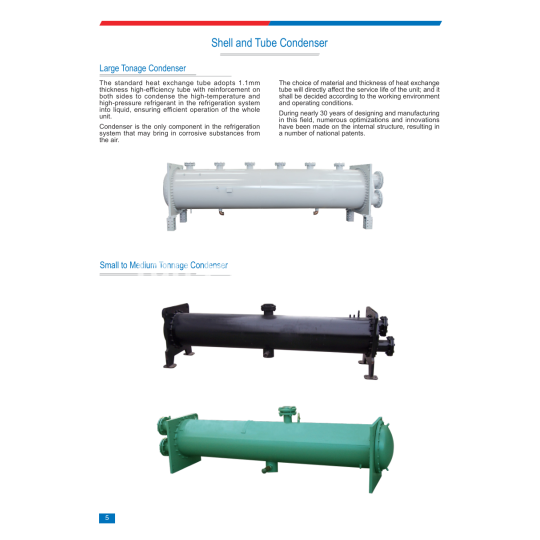

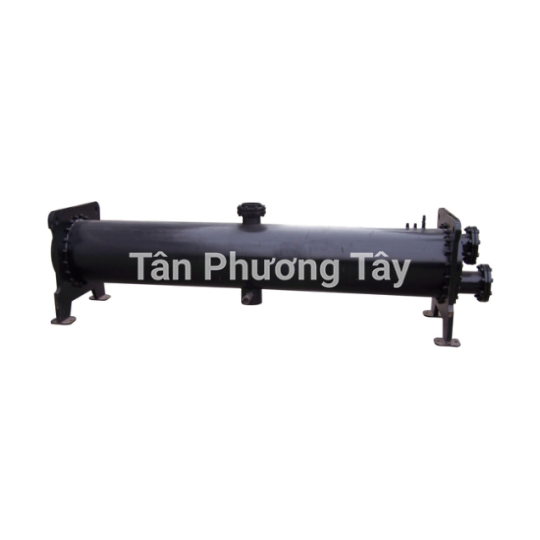

Thiết bị có thiết kế dạng hình trụ nằm ngang, kích thước tổng thể 1.869 × 280 × 400 mm, phù hợp để tích hợp vào hệ thống máy lạnh công nghiệp và cụm thiết bị trao đổi nhiệt.

1. Thông Số Kỹ Thuật Bình Ngưng Tụ Ống Chùm UCW035A

Theo catalogue của nhà sản xuất, model UCW035A thuộc nhóm Shell and Tube Single-circuit Condenser (Standard Type) – bình ngưng tụ ống chùm một mạch tiêu chuẩn.

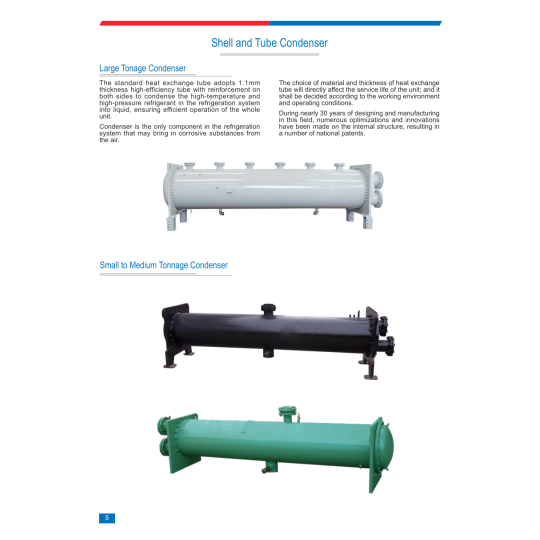

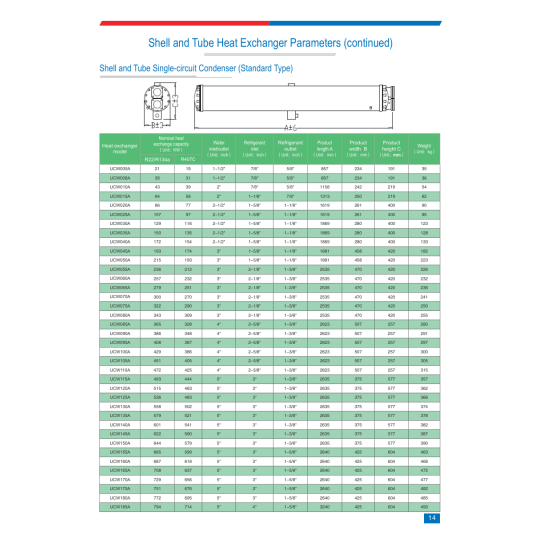

Lưu ý: Các kích thước A, B, C là kích thước tổng thể theo bản vẽ catalogue, không phải kích thước riêng của thân trụ.

Điều kiện xác định công suất danh định

Công suất trao đổi nhiệt được nhà sản xuất xác định theo điều kiện:

• Nhiệt độ ngưng tụ: 40°C.

• Nhiệt độ nước giải nhiệt đầu vào: 30°C.

• Nhiệt độ nước giải nhiệt đầu ra: 35°C.

• Độ quá lạnh: 5°C.

Công suất thực tế có thể thay đổi tùy theo loại môi chất lạnh, nhiệt độ nước giải nhiệt, lưu lượng nước và điều kiện vận hành.

Thông số áp suất vận hành

Các giá trị trên là thông số tiêu chuẩn của dòng bình ngưng tụ theo catalogue. Việc lựa chọn áp suất thiết kế và vận hành phải phù hợp với điều kiện thực tế của hệ thống.

2. Cấu Tạo Bình Ngưng Tụ Ống Chùm UCW035A

Bình ngưng tụ ống chùm UCW035A được thiết kế theo nguyên lý trao đổi nhiệt giữa môi chất lạnh và nước giải nhiệt thông qua bề mặt ống trao đổi nhiệt.

Thân bình ngưng tụ

Thân bình có dạng hình trụ nằm ngang, đóng vai trò bao chứa các bộ phận trao đổi nhiệt và môi chất lạnh trong quá trình ngưng tụ.

Thiết kế này tạo điều kiện bố trí hệ thống ống trao đổi nhiệt bên trong, đồng thời thuận tiện cho việc lắp đặt vào cụm máy lạnh công nghiệp.

Hệ thống ống trao đổi nhiệt

Bên trong bình là hệ thống ống trao đổi nhiệt, nơi nước giải nhiệt lưu thông và hấp thụ nhiệt từ môi chất lạnh.

Theo thông tin giới thiệu chung của nhà sản xuất, dòng bình ngưng tụ ống chùm sử dụng các loại ống trao đổi nhiệt hiệu suất cao. Vật liệu và độ dày ống cần được lựa chọn theo điều kiện nước giải nhiệt và môi trường làm việc.

Đầu kết nối môi chất lạnh

UCW035A có hai đầu kết nối môi chất lạnh:

• Đầu vào môi chất lạnh: 1-5/8 inch.

• Đầu ra môi chất lạnh: 1-1/8 inch.

Các đầu kết nối được thiết kế phục vụ quá trình đưa hơi môi chất lạnh vào bình và dẫn môi chất sau ngưng tụ ra khỏi thiết bị.

Đầu kết nối nước giải nhiệt

Đường kính kết nối nước vào và ra là 2-1/2 inch, giúp kết nối bình với hệ thống đường ống nước giải nhiệt.

Khi lắp đặt, cần đảm bảo lưu lượng nước và chất lượng nước phù hợp để duy trì khả năng trao đổi nhiệt.

3. Nguyên Lý Hoạt Động Của Bình Ngưng Tụ UCW035A

Bình ngưng tụ ống chùm UCW035A hoạt động dựa trên quá trình truyền nhiệt từ hơi môi chất lạnh sang nước giải nhiệt.

Giai đoạn 1: Tiếp nhận hơi môi chất lạnh

Hơi môi chất lạnh có nhiệt độ và áp suất cao sau khi ra khỏi máy nén được đưa vào bình ngưng tụ thông qua đường kết nối đầu vào.

Giai đoạn 2: Trao đổi nhiệt

Nước giải nhiệt lưu thông bên trong hệ thống ống trao đổi nhiệt. Nhiệt lượng từ môi chất lạnh được truyền qua thành ống sang nước giải nhiệt.

Quá trình này làm giảm nhiệt độ của môi chất lạnh và tạo điều kiện để hơi môi chất chuyển sang trạng thái lỏng.

Giai đoạn 3: Ngưng tụ môi chất lạnh

Khi môi chất lạnh giải phóng đủ nhiệt lượng, hơi môi chất chuyển dần sang trạng thái lỏng dưới điều kiện áp suất ngưng tụ.

Giai đoạn 4: Đưa môi chất lỏng ra khỏi bình

Môi chất lạnh sau khi ngưng tụ được dẫn ra khỏi bình để tiếp tục đi qua các bộ phận khác của chu trình lạnh.

Nước giải nhiệt sau khi hấp thụ nhiệt được đưa trở lại hệ thống giải nhiệt để tiếp tục chu trình tuần hoàn.

4. Ưu Điểm Của Bình Ngưng Tụ Ống Chùm UCW035A

Công suất trao đổi nhiệt phù hợp hệ thống lạnh công nghiệp

Với công suất danh định 150 kW khi sử dụng R22/R134a, UCW035A có thể được xem xét cho những hệ thống lạnh cần thiết bị ngưng tụ giải nhiệt nước có công suất tương ứng.

Việc lựa chọn model cần căn cứ vào tải nhiệt ngưng tụ thực tế, không chỉ dựa trên công suất danh nghĩa của máy nén.

Thiết kế dạng ống chùm

Cấu tạo dạng ống chùm cho phép trao đổi nhiệt giữa nước và môi chất lạnh qua bề mặt ống kim loại.

Đây là kiểu thiết kế được ứng dụng phổ biến trong thiết bị trao đổi nhiệt công nghiệp.

Kích thước thuận tiện bố trí

Với chiều dài 1.869 mm và kích thước tổng thể 280 × 400 mm theo hai chiều còn lại, thiết bị có thể được bố trí trong các cụm máy phù hợp với không gian kỹ thuật.

Khi lắp đặt, cần dự trù thêm khoảng trống phục vụ kết nối đường ống, kiểm tra và bảo dưỡng.

Có thể lựa chọn vật liệu theo điều kiện sử dụng

Catalogue nhà sản xuất cho biết có thể tùy chỉnh vật liệu hoặc kích thước theo yêu cầu.

Điều này có ý nghĩa đối với các hệ thống sử dụng nguồn nước có đặc tính khác nhau, nơi việc lựa chọn vật liệu ống trao đổi nhiệt ảnh hưởng trực tiếp đến tuổi thọ thiết bị.

5. Ứng Dụng Của Bình Ngưng Tụ Ống Chùm UCW035A

Bình ngưng tụ ống chùm UCW035A có thể được cân nhắc sử dụng trong nhiều hệ thống lạnh giải nhiệt nước, bao gồm:

Hệ thống chiller giải nhiệt nước: Thiết bị đóng vai trò trao đổi nhiệt để ngưng tụ môi chất lạnh trong chu trình làm lạnh nước.

Hệ thống lạnh công nghiệp: Phù hợp để xem xét cho các cụm máy lạnh có tải nhiệt ngưng tụ và điều kiện vận hành tương ứng.

Hệ thống làm lạnh phục vụ sản xuất: Có thể tích hợp trong các hệ thống làm lạnh nước phục vụ quá trình sản xuất công nghiệp.

Hệ thống điều hòa không khí trung tâm: Có thể được sử dụng trong cấu hình thiết bị ngưng tụ giải nhiệt nước nếu đáp ứng yêu cầu thiết kế.

Hệ thống lạnh thương mại: Có thể xem xét ứng dụng cho các hệ thống sử dụng cụm máy nén và bình ngưng tụ rời.

Khả năng ứng dụng cụ thể phụ thuộc vào loại môi chất lạnh, công suất máy nén, điều kiện giải nhiệt và thiết kế tổng thể.

6. Những Lưu Ý Khi Lựa Chọn Bình Ngưng Tụ UCW035A

Để lựa chọn bình ngưng tụ phù hợp, cần xem xét các yếu tố sau:

Xác định công suất thải nhiệt của hệ thống

Công suất bình ngưng tụ cần đáp ứng tổng nhiệt lượng mà hệ thống phải thải ra môi trường giải nhiệt.

Không nên lựa chọn bình chỉ dựa vào công suất điện của máy nén hoặc quy đổi trực tiếp từ HP sang kW trao đổi nhiệt.

Kiểm tra loại môi chất lạnh

Theo catalogue, UCW035A có công suất danh định tương ứng với R22, R134a và R407C.

Đối với các môi chất lạnh khác, cần xác nhận với nhà cung cấp về khả năng tương thích và điều kiện vận hành.

Đảm bảo điều kiện nước giải nhiệt

Nhiệt độ nước đầu vào, đầu ra, lưu lượng nước và mức độ sạch của nước ảnh hưởng đến hiệu quả trao đổi nhiệt.

Cần hạn chế hiện tượng đóng cặn, ăn mòn và tắc nghẽn đường ống trao đổi nhiệt.

Kiểm tra áp suất hệ thống

Áp suất thiết kế và áp suất làm việc của bình phải phù hợp với yêu cầu vận hành và các quy định an toàn áp dụng cho thiết bị.

Bố trí vị trí bảo trì

Cần bố trí khoảng không gian thích hợp để kiểm tra đường ống, các mối nối và thực hiện công tác vệ sinh, bảo dưỡng.

7. Hướng Dẫn Bảo Dưỡng Bình Ngưng Tụ Ống Chùm

Để duy trì hiệu quả trao đổi nhiệt, người vận hành cần thực hiện công tác bảo dưỡng định kỳ.

Kiểm tra hệ thống nước giải nhiệt: Theo dõi nhiệt độ nước đầu vào, đầu ra, lưu lượng và chênh lệch áp suất nước.

Vệ sinh bề mặt trao đổi nhiệt: Kiểm tra tình trạng đóng cặn bên trong đường ống và lựa chọn phương pháp vệ sinh phù hợp với vật liệu thiết bị.

Kiểm tra các vị trí kết nối: Quan sát các mối nối, đường ống và phụ kiện để phát hiện dấu hiệu rò rỉ bất thường.

Theo dõi áp suất ngưng tụ: Áp suất ngưng tụ tăng bất thường có thể liên quan đến điều kiện giải nhiệt, cáu cặn hoặc các vấn đề khác của hệ thống.

Bảo dưỡng theo quy trình an toàn: Trước khi tháo mở hoặc vệ sinh thiết bị, cần thực hiện quy trình cô lập, xả áp và kiểm soát môi chất lạnh theo hướng dẫn kỹ thuật.

8. Mua Bình Ngưng Tụ Ống Chùm UCW035A Ở Đâu?

Cơ Điện Lạnh Tân Phương Tây cung cấp thông tin và tư vấn lựa chọn các thiết bị, phụ tùng phục vụ hệ thống lạnh công nghiệp, trong đó có dòng bình ngưng tụ ống chùm UCW.

Khi cần tìm hiểu sản phẩm UCW035A, khách hàng có thể liên hệ để được hỗ trợ:

• Tra cứu thông số kỹ thuật theo model.

• Tư vấn lựa chọn bình ngưng tụ phù hợp công suất hệ thống.

• Kiểm tra kích thước và tiêu chuẩn kết nối.

• Tìm hiểu các model bình ngưng tụ ống chùm khác.

• Yêu cầu thông tin báo giá và khả năng cung ứng.

Cơ Điện Lạnh Tân Phương Tây

Website: https://tanphuongtay.com

Sản phẩm: Bình Ngưng Tụ Ống Chùm UCW035A

Danh mục: Phụ Tùng Lạnh → Bình Bầu Thiết Bị Áp Lực

Liên hệ Cơ Điện Lạnh Tân Phương Tây để được tư vấn thông số kỹ thuật và lựa chọn thiết bị phù hợp với nhu cầu sử dụng.

9. Câu Hỏi Thường Gặp Về Bình Ngưng Tụ UCW035A

Bình ngưng tụ UCW035A có công suất bao nhiêu?

Theo catalogue, UCW035A có công suất trao đổi nhiệt danh định 150 kW đối với R22/R134a và 135 kW đối với R407C, tại điều kiện thử nghiệm quy định.

Bình ngưng tụ UCW035A sử dụng phương pháp giải nhiệt nào?

Sản phẩm sử dụng phương pháp giải nhiệt bằng nước, với cấu tạo trao đổi nhiệt dạng ống chùm.

Kích thước bình UCW035A là bao nhiêu?

Kích thước tổng thể theo catalogue là 1.869 × 280 × 400 mm, tương ứng chiều dài, chiều rộng và chiều cao.

Bình UCW035A có trọng lượng bao nhiêu?

Trọng lượng được công bố là 128 kg.

Bình ngưng tụ UCW035A có dùng được cho máy nén 60HP không?

Không thể khẳng định chỉ dựa trên thông số 60HP. Cần xác định công suất thải nhiệt ngưng tụ, loại môi chất lạnh và điều kiện vận hành thực tế để lựa chọn chính xác.

10. Kết Luận

Bình ngưng tụ ống chùm UCW035A là thiết bị ngưng tụ giải nhiệt nước thuộc dòng UCW của UAR, có công suất trao đổi nhiệt danh định 150 kW với R22/R134a và 135 kW với R407C.

Sản phẩm có thiết kế dạng ống chùm một mạch, kích thước tổng thể 1.869 × 280 × 400 mm, trọng lượng 128 kg và các đầu kết nối được quy định rõ trong catalogue kỹ thuật.

Việc lựa chọn đúng bình ngưng tụ góp phần đảm bảo khả năng thải nhiệt và điều kiện vận hành của hệ thống lạnh.

Liên hệ Cơ Điện Lạnh Tân Phương Tây tại tanphuongtay.com để được tư vấn bình ngưng tụ ống chùm UCW035A và các thiết bị phụ tùng lạnh công nghiệp phù hợp.
